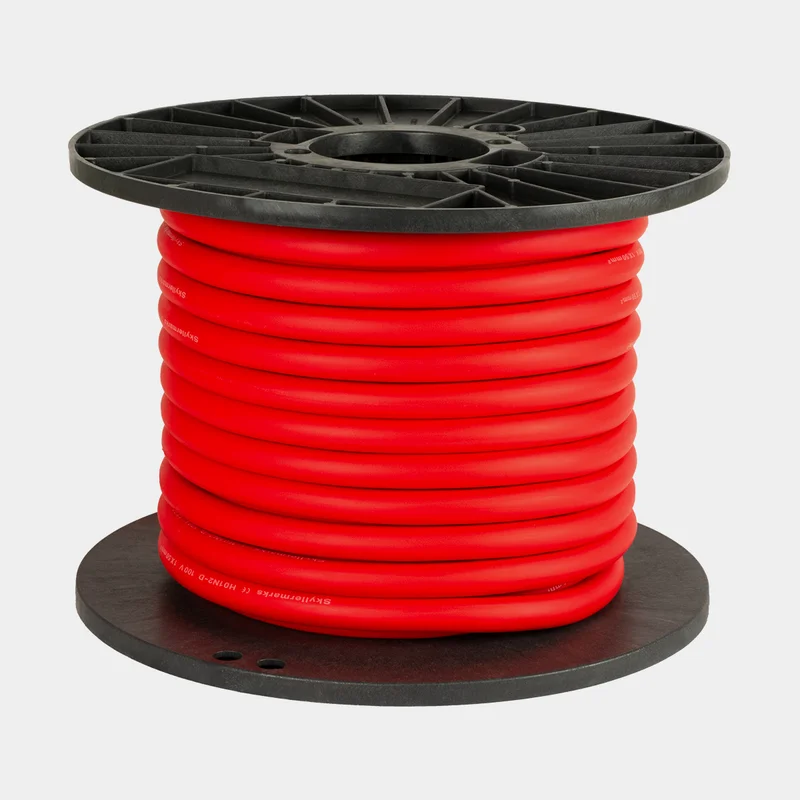

Förtennad kopparkabel Skyllermarks, extra flexibel, med gummihölje, rund, 1-ledad, 70 mm², 25 meter, röd

Skyllermarks förtennade kopparkabel med gummihölje är framtagen för elinstallationer där miljön är tuff och utrymmet ofta snålt – som i båtens skrov, motorutrymme eller vid batteribank och fördelningspunkter. Den extra flexibiliteten gör kabeln lätt att arbeta med även när du behöver följa snäva kabelvägar, samtidigt som den fintrådiga uppbyggnaden (klass 6) hjälper kabeln att stå emot vibrationer från motor och sjögång.

Ledaren är av förtennad koppar, där varje kardel är belagd med tenn. Det ger ett långvarigt skydd mot korrosion och är särskilt värdefullt ombord där fukt och salt kan påverka anslutningar och kabeländar. Höljet är i polykloropren (neopren) och är både slitstarkt och lättarbetat. Eftersom höljet är tätare än PVC minskar risken att syre tränger in och orsakar oxidering i kardelerna. Dessutom är höljet flamsäkert och oljebeständigt – praktiskt i installationer nära motor, bränslesystem och andra utsatta områden.

Kabeln är CE-godkänd och specificerad för max spänning 100 V (provspänning 1000 V). Temperaturområdet är -40 C˚ till +85 C˚, vilket gör att den fungerar från kalla vårstarter till varma maskinrum. Minsta böjradie är 4XD, vilket hjälper dig planera en kabeldragning som inte belastar ledaren i onödan.

Välj rätt area och längd

Serien finns i flera kabelareor: 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm² och 120 mm². Rätt dimension hjälper dig minska spänningsfall och värmeutveckling, särskilt vid längre kabeldragningar eller höga strömmar. Du väljer även längd efter behov: 1 meter, 25 meter, 50 meter eller 100 meter. (Observera att kabeln är enledad, alltså 1 kabel – komplettera med en separat minuskabel.)

För enklare dimensionering kan resistansvärdena vid 20°C vara vägledande: 10 mm² ≤ 1.95 Ω/kilometer, 16 mm² ≤ 1.24 Ω/kilometer, 25 mm² ≤ 0.795 Ω/kilometer, 35 mm² ≤ 0.565 Ω/kilometer, 50 mm² ≤ 0.393 Ω/kilometer, 70 mm² ≤ 0.277 Ω/kilometer och 95 mm² ≤ 0.210 Ω/kilometer.

Tekniska mått (för planering av genomföringar och kabelkanaler)

Kardeltjocklek är 0.19 mm. Typiska ytterdiametrar per area är: 10 mm² 8.5 ± 0.5 mm, 16 mm² 9.6 ± 0.5 mm, 25 mm² 10.7 ± 0.6 mm, 35 mm² 12 ± 0.6 mm, 50 mm² 14.2 ± 0.7 mm, 70 mm² 16 ± 0.8 mm och 95 mm² 18.4 ± 0.8 mm. Manteltjocklek (medelvärde/min) är 2 mm/1.6 mm för 10 – 35 mm², 2.2 mm/1.8 mm för 50 mm² och 2.4 mm/2.06 mm för 70 mm² samt 2.6 mm/2.24 mm för 95 mm².
